電池電壓集采儀能夠在模組裝配、返修和例行檢測中，較早發現線束線序接錯、電壓差異常和溫度采樣失真的問題。對需要快速確認模組狀態的服務站與電池檢測工位而言，先完成線序和一致性篩查，再進入更深入的充放電或故障診斷，能讓后續判斷建立在可靠數據上。
電池電壓集采儀先解決什么問題

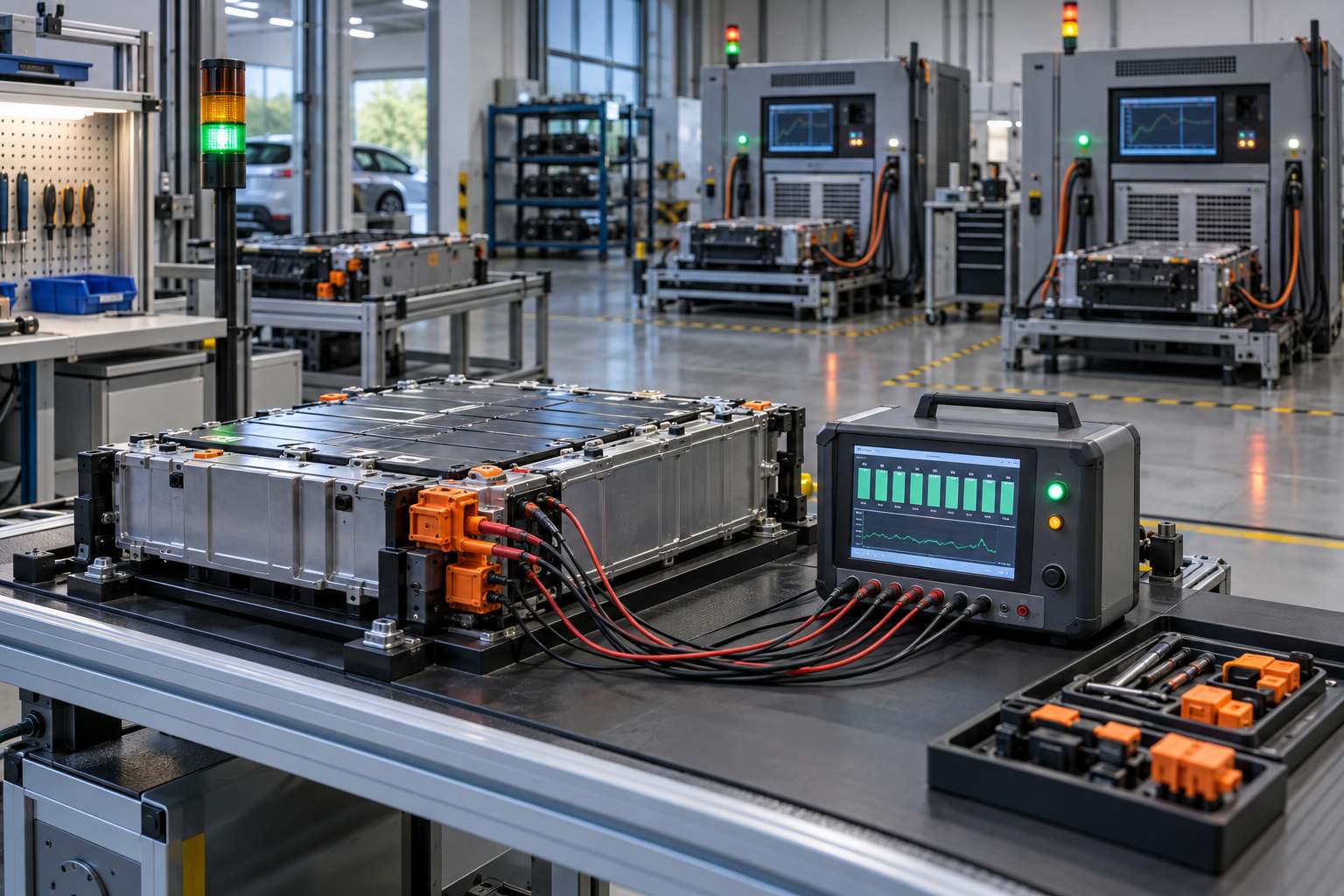

模組中的采集線束承擔單體電壓和溫度信號傳遞任務，一旦端子位置、串序或插接關系出錯，顯示數值可能看似存在，卻無法正確對應目標電芯。只靠人工對照針腳圖檢查，容易在多串、多接口和返工頻繁的場景中遺漏問題。
模組線序錯誤為何不能只看總電壓
總壓正常不代表采集關系正確
組端總電壓只能反映整體電位，不能證明每一根采集線都連到了對應單體。若相鄰?fù)ǖ辣诲e接，系統可能仍能讀取一組看似連續的數值，卻會讓告警、均衡或后續維修判斷偏離真實位置。
電壓一致性需要結合溫度一起判斷
關注差值而非只看單個讀數
同一模組內出現電壓差，不一定意味著單體已經失效，但它值得被記錄并與歷史結果比較。設置電壓范圍閾值和電壓均一性閾值后，檢測人員可以更快定位需要復核的通道，而不是在大量讀數中憑經驗尋找異常。

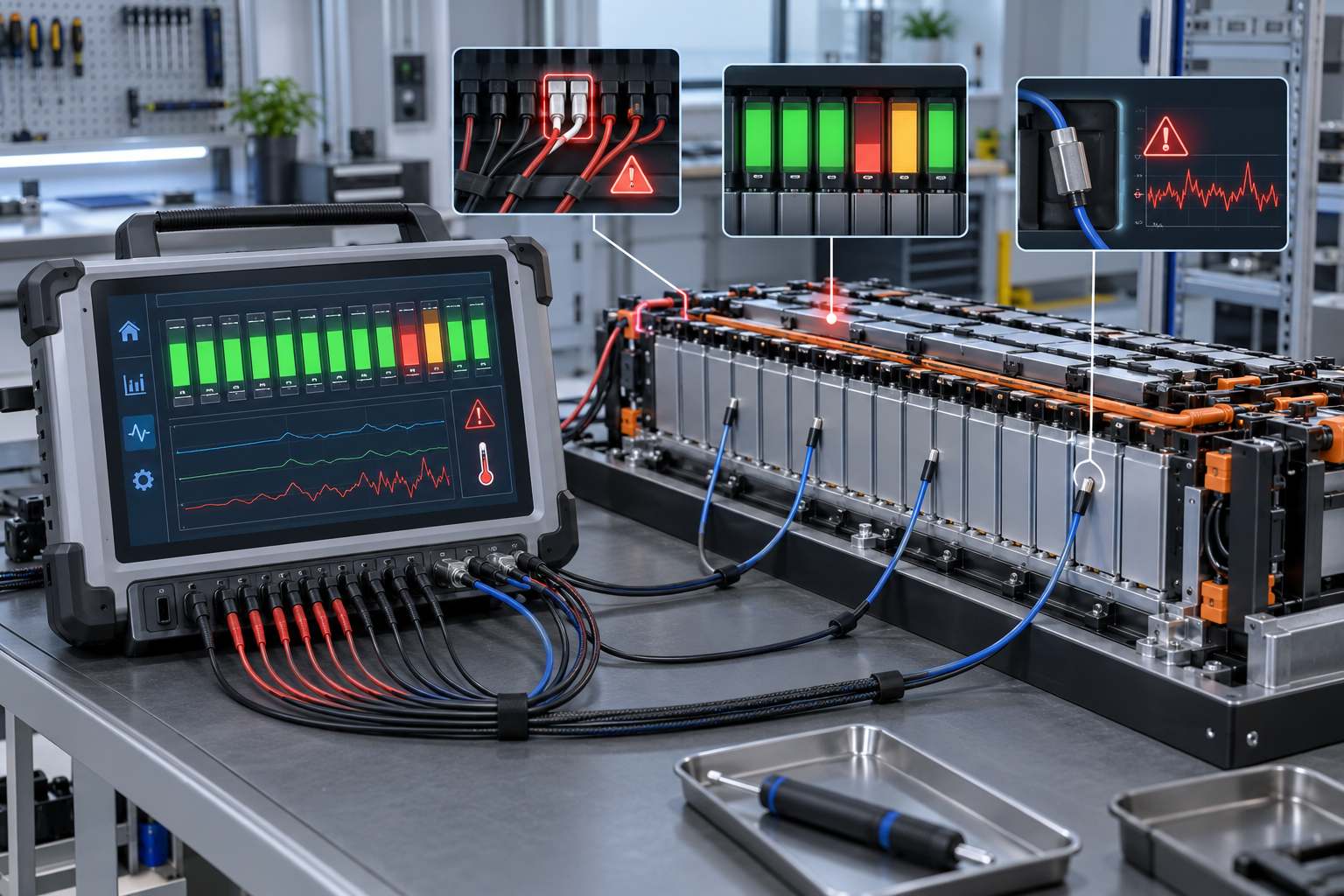

NTC溫度探頭如何納入同一流程
溫度探頭是電池管理策略的重要輸入。若NTC電阻規格、K值或B值與實際探頭不匹配，或者探頭與線束出現異常，溫度數據就可能失去參考意義，進而影響充放電過程中的保護判斷。

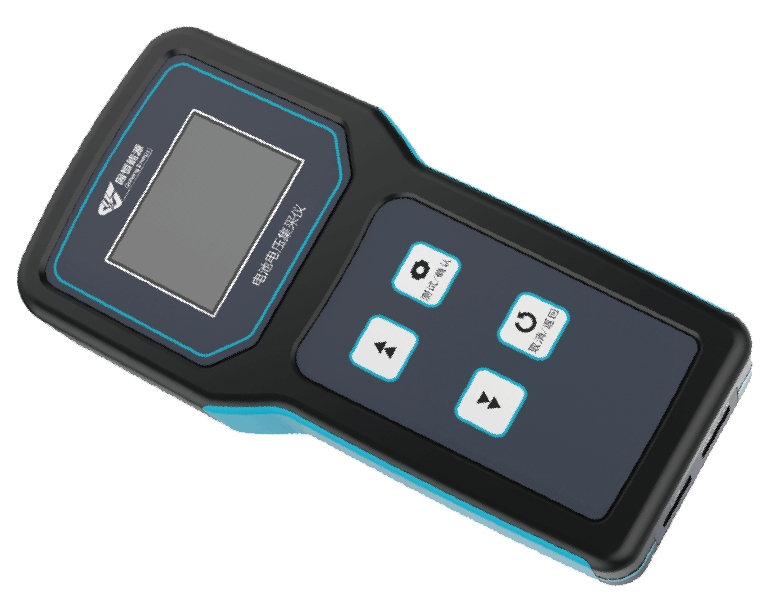

固恒能源BWT支持NTC溫度探頭性能檢測，并支持電池串數、NTC數量、多種NTC電阻及K、B值設定。對于不同模組結構，這種可配置能力更適合用于建立清晰的檢測模板，而不是把一個固定參數套用到所有電池對象。
可將BWT電池電壓集采儀納入模組接線確認和溫度采樣復核流程，再根據現場線束與接口確定具體設置。若項目還涉及高低壓連接或通信適配，固恒能源產品中心可用于梳理配套檢測設備和工裝線束的組合關系。
結論
電池電壓集采儀把容易被忽略的線序、單體電壓差和溫度采樣問題前置到現場篩查階段，為更深入的維護判斷提供可信起點。將固恒能源BWT與明確的線束規范、閾值規則和數據記錄結合使用，能夠讓模組檢測更清晰、更一致。
查看固恒能源電池檢測方案，為現有模組檢測流程補足線序與一致性復核環節。
FAQ
Q: 電池電壓集采儀和萬用表能互相替代嗎
A: 萬用表適合針對單點進行復核，但難以在多串模組中同時完成線序、差值和溫度探頭狀態的系統化判斷。電池電壓集采儀更適合建立重復使用的檢測流程，并保存結果用于復測對比；兩者可在不同深度的檢查任務中配合使用。
Q: 為什么線序錯誤時總電壓仍可能正常
A: 總電壓是多節電芯電位的匯總，不能證明每個采集通道都對應正確的單體。相鄰?fù)ǖ厘e接時，讀數可能仍呈現連續變化，只有結合線序檢查和單體數據關系，才能確認采集鏈路是否符合設計定義。
Q: NTC的K值和B值設置為什么重要
A: NTC溫度計算依賴探頭特性參數。若阻值、K值或B值與實際探頭不一致，顯示溫度可能偏離真實狀態，影響溫度閾值判斷。檢測前應按所用探頭的技術資料設置參數，并在更換探頭或線束后重新復核。
Q: 電壓一致性異常后是否可以直接判定電芯故障
A: 不建議直接下結論。異常差值還可能與連接狀態、采樣線束、SOC差異、靜置時間或溫度條件有關。應先復核線序、連接和溫度采樣，再結合歷史記錄以及適用的進一步測試，判斷是否需要處理電芯或模組。
